Hydromess® Mini-Montageblock

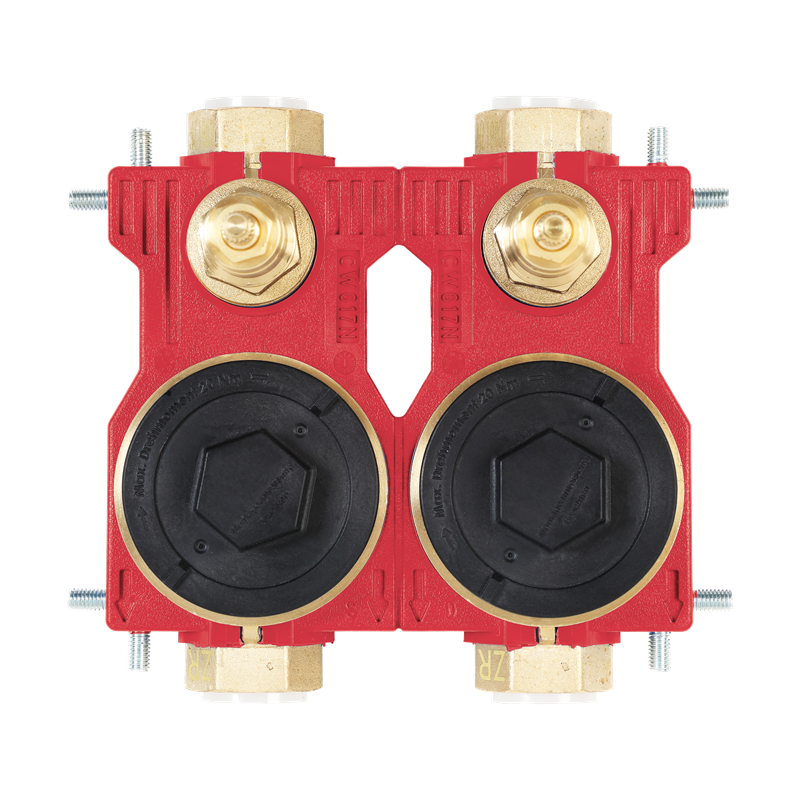

Der Hydromess^® Mini-Montageblock für Koax 2" eignet sich besonders gut für den Einbau von Unterputz-Wasserzählern auf engem Raum. Das vorgefertigte und zeitsparende Konzept erlaubt den Einbau von Zählern und Ventile ohne vorherige Ausrichtung. Deshalb ist er besonders gut für die Mauerwerks-, Rückwand- und Seitenmontage sowie für die Vorwandinstallation geeignet.

Beide einteilige Anschlussschnittstellen mit integrierten Kolbenschiebern sind in eine wärme- und schalldämmende Ummantelung eingelassen. Zur Abdeckung wird eine einteilige Rosette verwendet, die beide Wasserzähler und Ventile umschließt. Alle mit Trinkwasser in Berührung kommenden Materialien entsprechen den geforderten Normen, Richtlinien und der aktuellen Trinkwasserverordnung.

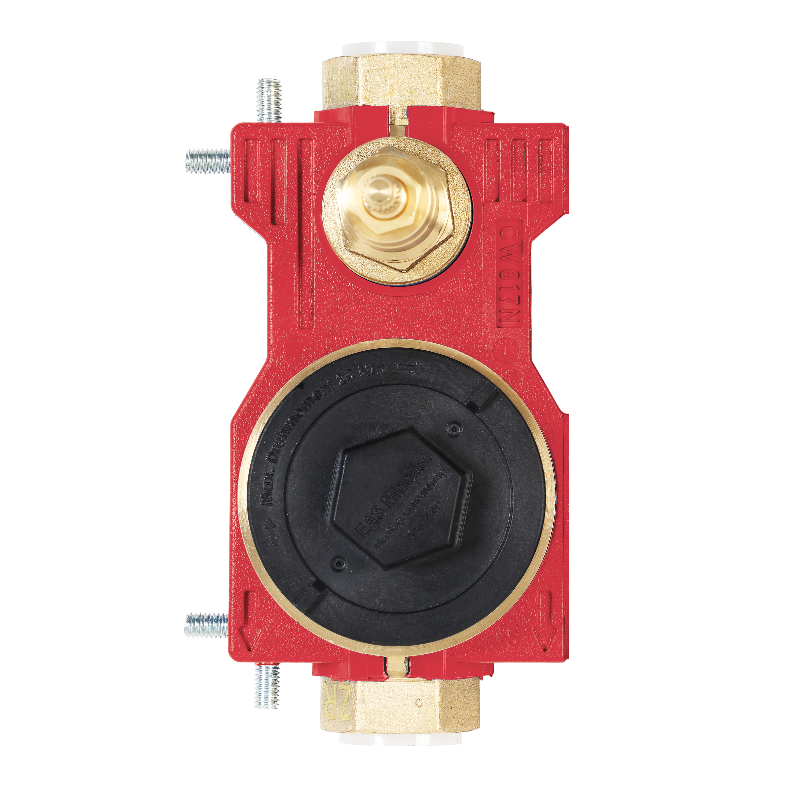

Der Mini-Montageblock dient der optimalen Ausrichtung von Absperrventilen und Wasserzählern. Er besteht aus zwei Unterputzteilen für Koax 2"-Messkapseln mit integrierten Kolbenschiebern. Durch eine Sägenut lässt sich der Duo-Block bei Bedarf schnell zum Mono-Block teilen.

Wasserzählerblock zur Unterputzinstallation. Geringste Einbaumaße mit 150x120x47 mm als Duo-Block. Einteilige Anschlussschnittstelle mit integrierten Kolbenschiebern in Rotguss. Keine Dichtstelle innerhalb des Blockes. Einbau in senkrechte Leitungen möglich. Zur Aufnahme von Unterputz-Messkapselzähler Schnittstelle Koax 2". Entspricht den Anforderungen des Gebäudeenergiegesetz (GEG). Rechteckige Rosetten inkl. Fertigmontagesets für unterschiedliche Einbautiefen erhältlich.
