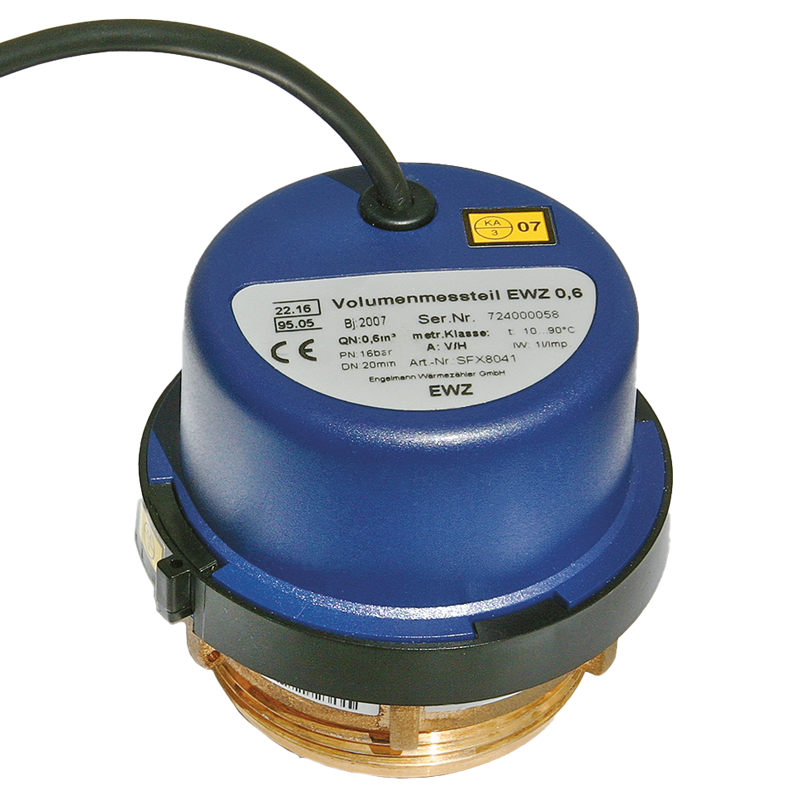

Koax 2" Volumenmessteil bis Qp 2,5

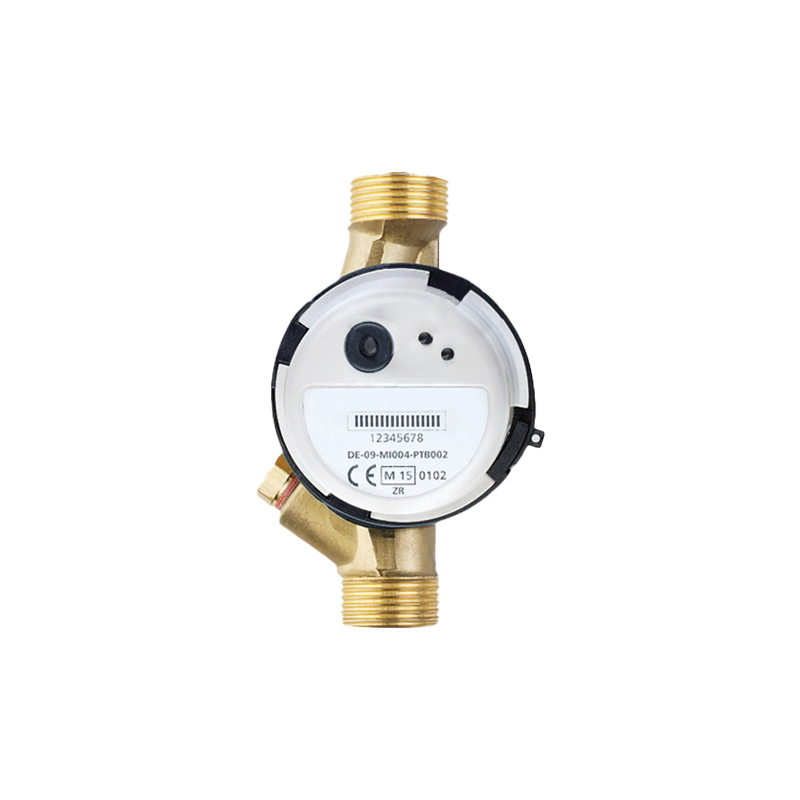

Volumenmessteil bis Qp 2,5

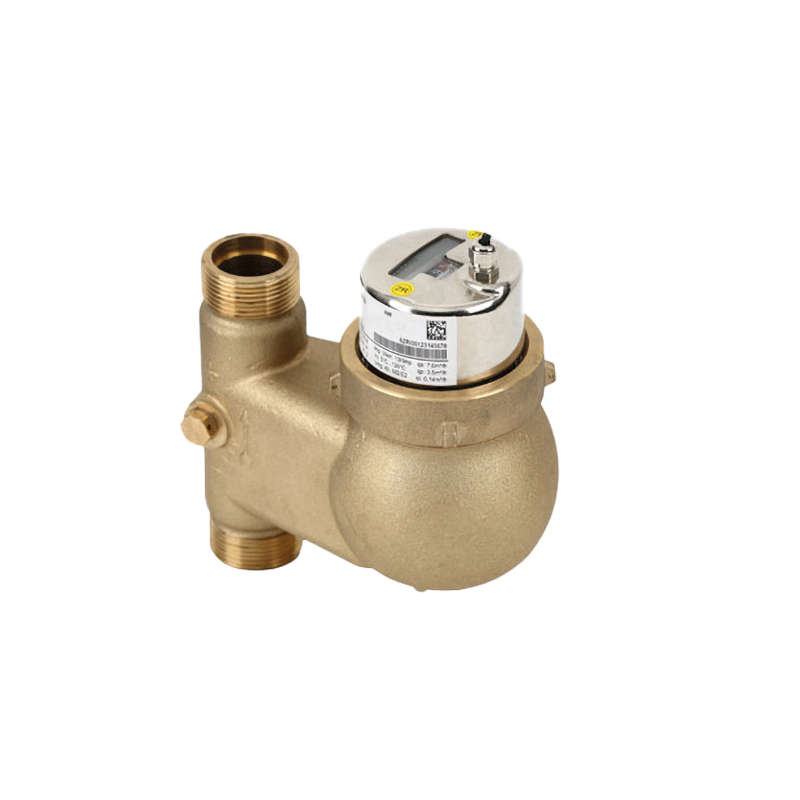

Volumenmessteil für Steigrohr bis Qp 10

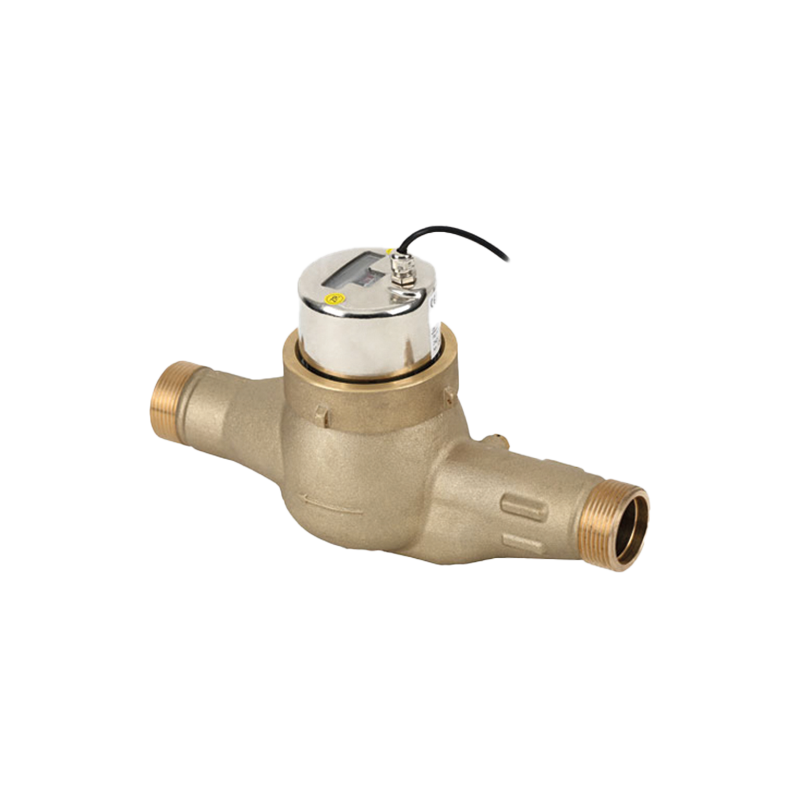

Volumenmessteil waagerecht bis Qp 10

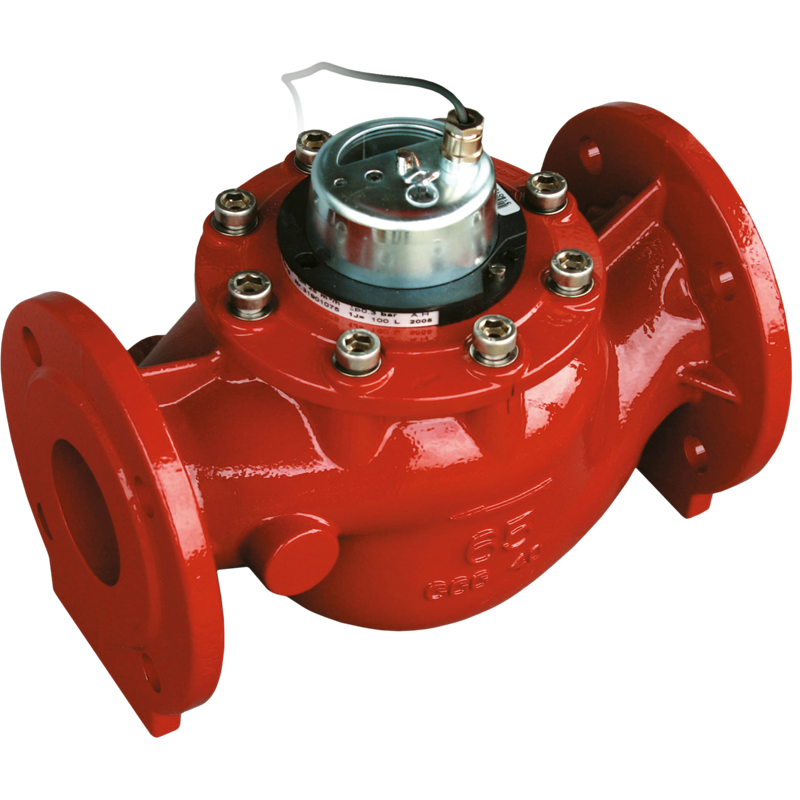

Woltmann-Volumenmessteil DN 65 Typ WS

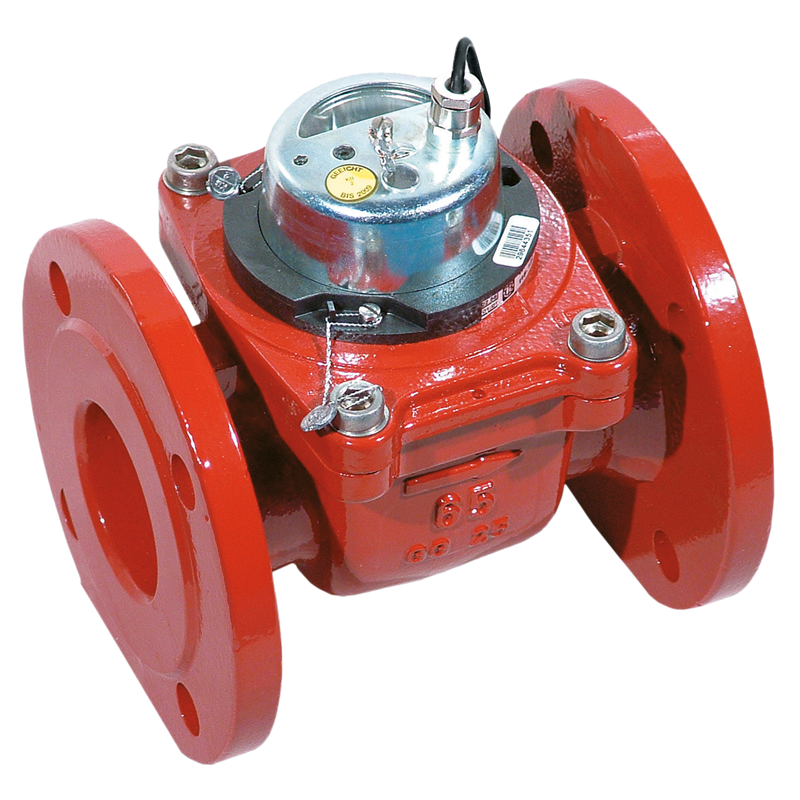

Woltmann-Volumenmessteil DN 65 Typ WP

WingStar® S3 Split Wärmezähler

Der WingStar® S3 Split ist ein Wärmezähler mit mechanischen Volumenmessteilen und bietet eine zuverlässige Lösung für die Erfassung von Heiz- und Energiedaten. Alternativ ist der Ultraschallzähler Ultramess® S3 als Wärme-, Kälte- oder Klimazähler (kombinierter Wärme- und Kältezähler) erhältlich. Somit stehen je nach Anwendungsfall unterschiedliche Messprinzipien zur Verfügung. Die ermittelten Messwerte dienen sowohl der Heizkostenabrechnung als auch dem Energieaudit bzw. Energiemanagementsystemen. Der WingStar® S3 Split erfüllt die Anforderungen der MID-Richtlinie als Wärmezähler und trägt die Konformitätsbewertung („Eichung“) für den gesetzlich vorgeschriebenen Abrechnungsverkehr.

Das Modell eignet sich sowohl für die Hutschienen- als auch für die Wandmontage. Die Nenngrößen DN 15 bis DN 200 ermöglichen ein breites Einsatzspektrum, einschließlich großer Volumenströme von Qp 0,6 bis 250 m³/h. Splitgeräte profitieren von der mechanischen Trennung der Einzelkomponenten (Volumenmessteil, Rechenwerk und Temperaturfühler), wodurch eine individuelle Konfiguration möglich ist. Der Energierechner ist bereits komplett vormontiert und fertig angeschlossen. Das Rechenwerk lässt sich unabhängig vom Volumenmessteil an einer leichter zugänglichen Stelle befestigen.

Weitere Merkmale umfassen ein LCD-Multifunktionsdisplay mit Jahresstichtag, 15 Monats- und Halbmonatswerten sowie zahlreichen Abfragemöglichkeiten. Der Energierechner ist vorinstalliert und anschlussfertig. Optional ist auch der Einsatz von Glykol- und Solegemischen vorgesehen.

Sondervarianten wie beispielsweise Einbau im Vorlauf, längere Fühlerkabel oder programmierte Schnittstellen auf Anfrage.

Zusätzliche Informationen

  • Fühlerkabellänge: 1.5m
  • Fühlerdurchmesser: 5mm
SKU: 50010-0001
Art

Mechanischer Flügelradzähler

Anwendungsbeispiele

• Optimierung und Überwachung der thermischen Anlagen bei Integrierung in Regelung oder Automation • Ideal für Biogasanlagen und Blockheizkraftwerke • Auch geeignet für Glykol- und Solegemische (optional) • Für Wärmeenergieerfassung

Erhältlich als

• Wärmezähler (5-120 °C/15-105 °C)

Optional

• M-Bus • Modbus • Impuls • LoRa • NB-IoT • wireless M-Bus

Nachrüstbar

• Netzversorgung 230 V AC • Netzversorgung 24 V AC

Versorgung

3 V Lithiumbatterie, max. 6+1 Jahre Lebensdauer (Standard)

Einbau/Montage

• Im Rücklauf • Optional im Vorlauf

Zertifizierung

Zugelassen gemäß MID-Richtlinie als Wärmezähler

Informationen/Sonstiges

• Für große Volumenströme (von qp 0,6 m³/h bis 250 m³/h, DN 15 bis DN 200) • Für gesetzlichen Abrechnungsverkehr geeignet (Wärmezähler mit Zulassung gemäß MID)
